Compteur eau via fgbs 222

Tout ce qui concerne l'usage des périphériques radios Z-Wave avec eedomus

Compteur eau via fgbs 222

Messagepar Nirvanet » 19 Sep 2020 18:30

Bonjour,

Je cherche a transformer le fibaro fgs-222 en compteur eau.

Je l'ai bien câblé, inclus dans le système mais pour l'instant je ne vois que des tensions sur les entrées et ca bouge pas trop.. :(

Quelles sont les grandes étapes pour qu'il compte les tours ? :)

Merci pour votre aide
Nirvanet

Messages : 15
Inscription : 27 Sep 2016

Re: Compteur eau via fgs 222

Messagepar rover820i » 19 Sep 2020 22:51

Salut,

Il n'est pas prévu pour ça ;)
rover820i

Messages : 3001
Inscription : 23 Juil 2016

Re: Compteur eau via fgs 222

Messagepar thrymartin » 20 Sep 2020 05:45

De tout ce que j'ai lu, il faut un compteur d'impulsion qui lui sera interrogé par l'eedomus, par ex je crois que l'IPX convient.
parceque si l'eedomus "saute" des impulsions, les données seront faussées.
Après, il y a des compteurs qui ont des impulsions tous les 10 litres, 1 litre, 0.25 litres ... donc sans commentaire lors de votre achat.

il ya des compteurs à impulsion et totalisateurs : j'ai pas compris : le total peut partir par le cable ? (dans ce cas la, ça resoud tout, même plus besoin d'impulsion)
la question peut sembler idiote, mais si le "totalisateur" c'est le cadran, ils en ont tous, alors pourquoi je vois des "compteur à impulsion et totalisateur" ?

Ca fait un bout de temps que je me retourne la question du compteur d'eau, puisque le système le plus simple (qui lisait le cadran en Z-Wave) chez Secure a disparu aussitôt apparu, à croire que la consommation d'eau n’intéresse personne (ou que ça ne marchait pas ?)
thrymartin

Messages : 560
Inscription : 03 Mars 2019
Localisation : La Réunion

Re: Compteur eau via fgs 222

Messagepar ARTNOW » 20 Sep 2020 07:44

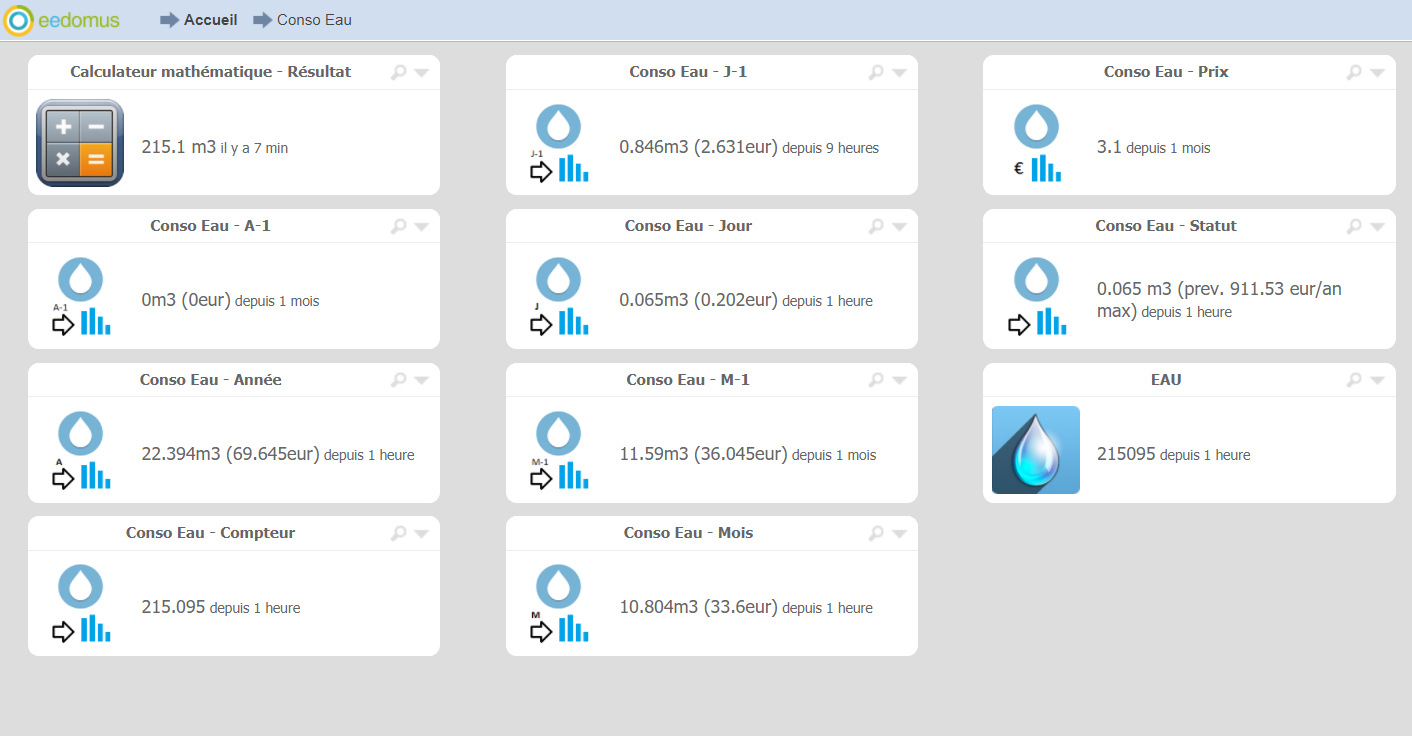

Je confirme cela fonctionne très bien avec un IPX800 V4

Pièces jointes
EEDOMUS + -RFP1000-ENOCEAN-IPX 800 V4-FIBARO -GOOGLE(Home-Nest & mini)
ARDUINO-RASPBERRY PRUSA MK3S
Domotisation de :1xPiscine/9xClimatisations réversibles/2xVolets somfy/1xAlarme/1xChauffe-Eau thermodynamique/3xPortes Garage et 1xportail
ARTNOW

Messages : 543
Inscription : 22 Avr 2018
Localisation : LOIRE ATLANTIQUE

Re: Compteur eau via fgs 222

Messagepar thrymartin » 20 Sep 2020 09:35

c'est ce que j'en avais conclu.
t'as un tuto à nous proposer ?
thrymartin

Messages : 560
Inscription : 03 Mars 2019
Localisation : La Réunion

Re: Compteur eau via fgs 222

Messagepar merguez07 » 20 Sep 2020 09:47

Nirvanet a écrit:Je l'ai bien câblé,


peux tu nous dire plus ? quel type de compteur? comment as tu relier ton compteur au FGS ?
tuto 1 -->Programmation des scripts Eedomus
tuto 2 -->SmartDevice
tuto 3 -->Le déclenchement de règles
scripts -->Météo du jour | GH Thermostat | TotalWatt | Detecfire | smartbattery
Skype Eedomus -->lien vers le skype Eedomus
merguez07

Messages : 1741
Inscription : 15 Sep 2017
Localisation : Le Teil en Ardèche

Re: Compteur eau via fgs 222

Messagepar ARTNOW » 20 Sep 2020 14:43

thrymartin a écrit:c'est ce que j'en avais conclu.
t'as un tuto à nous proposer ?

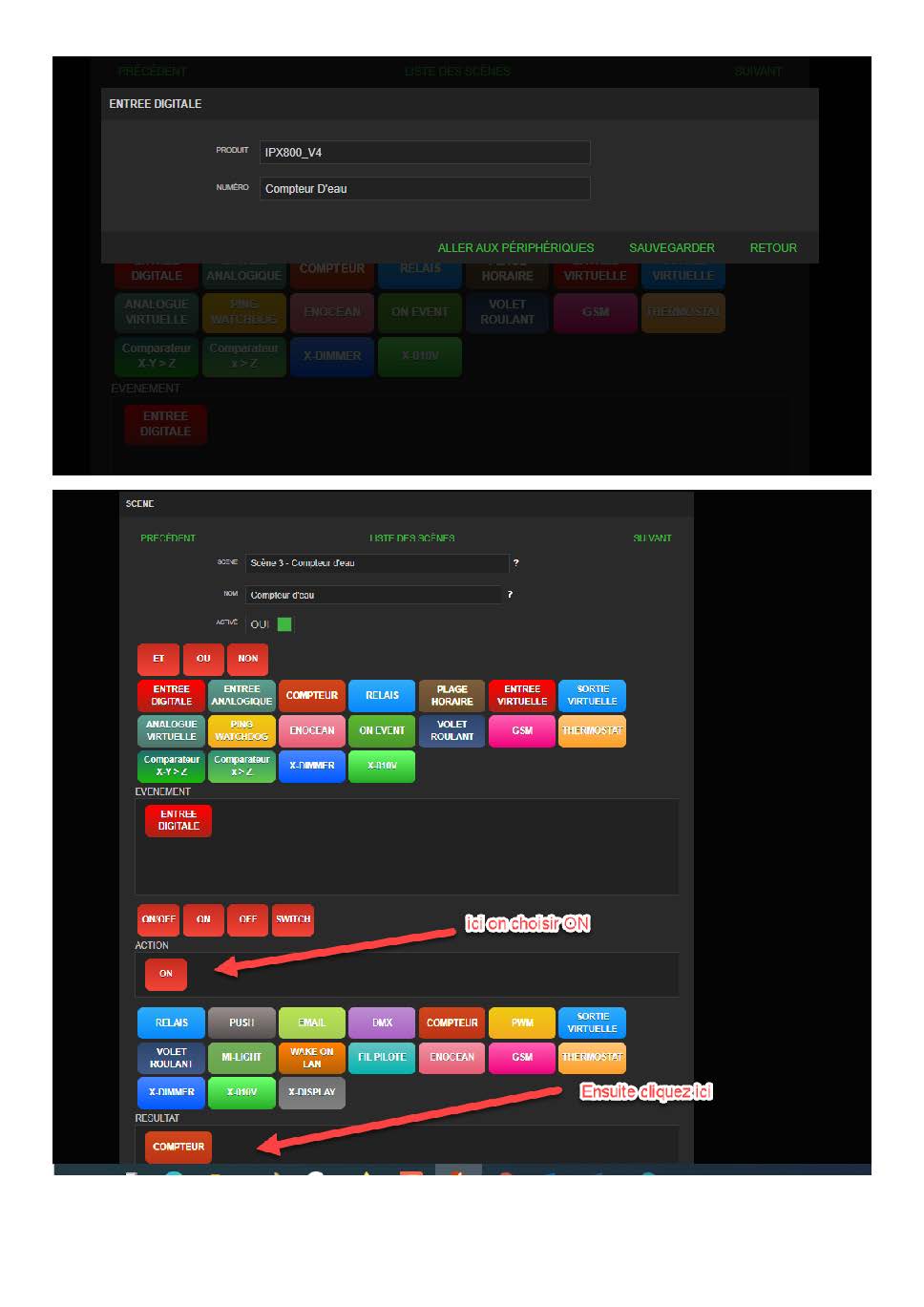

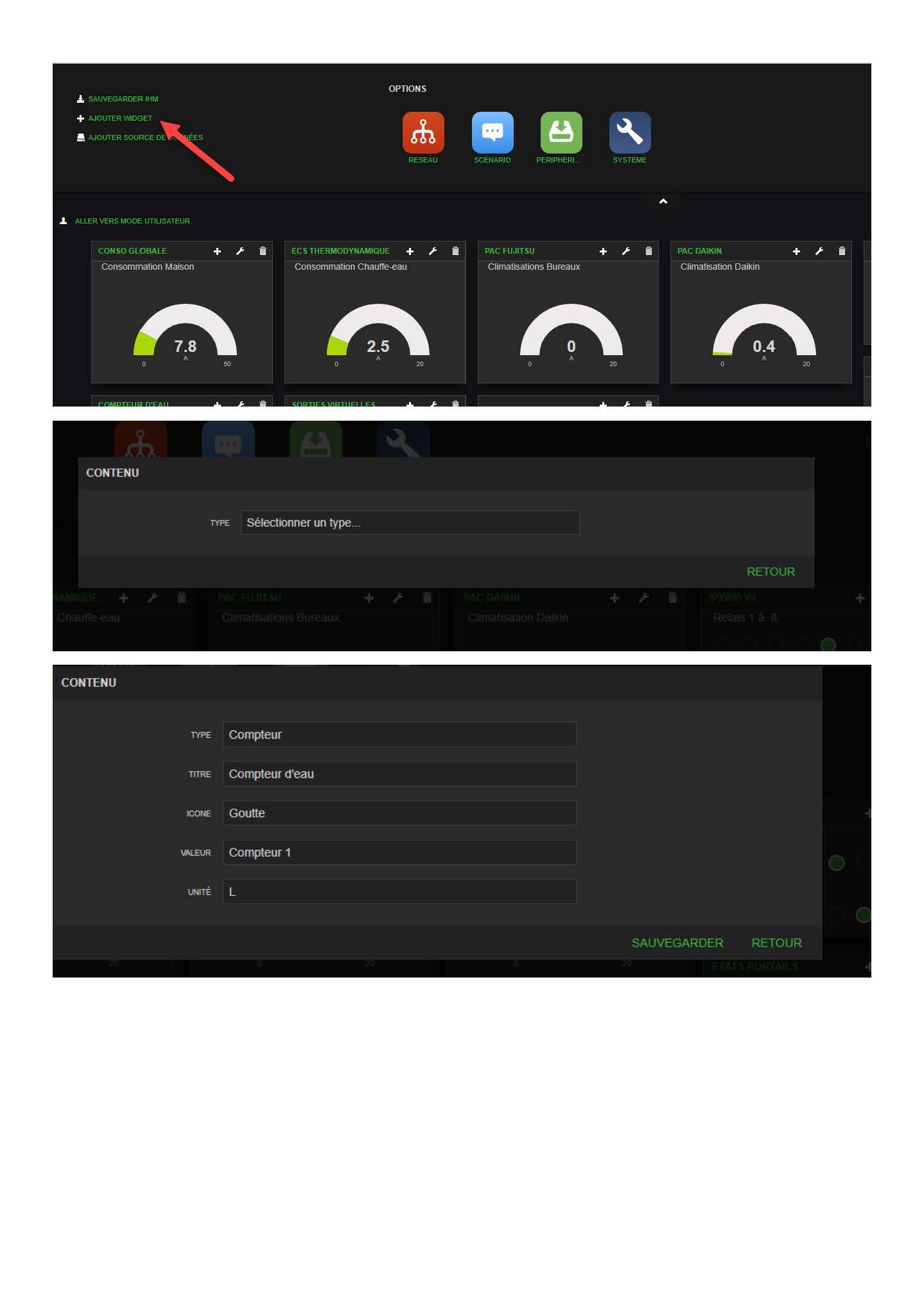

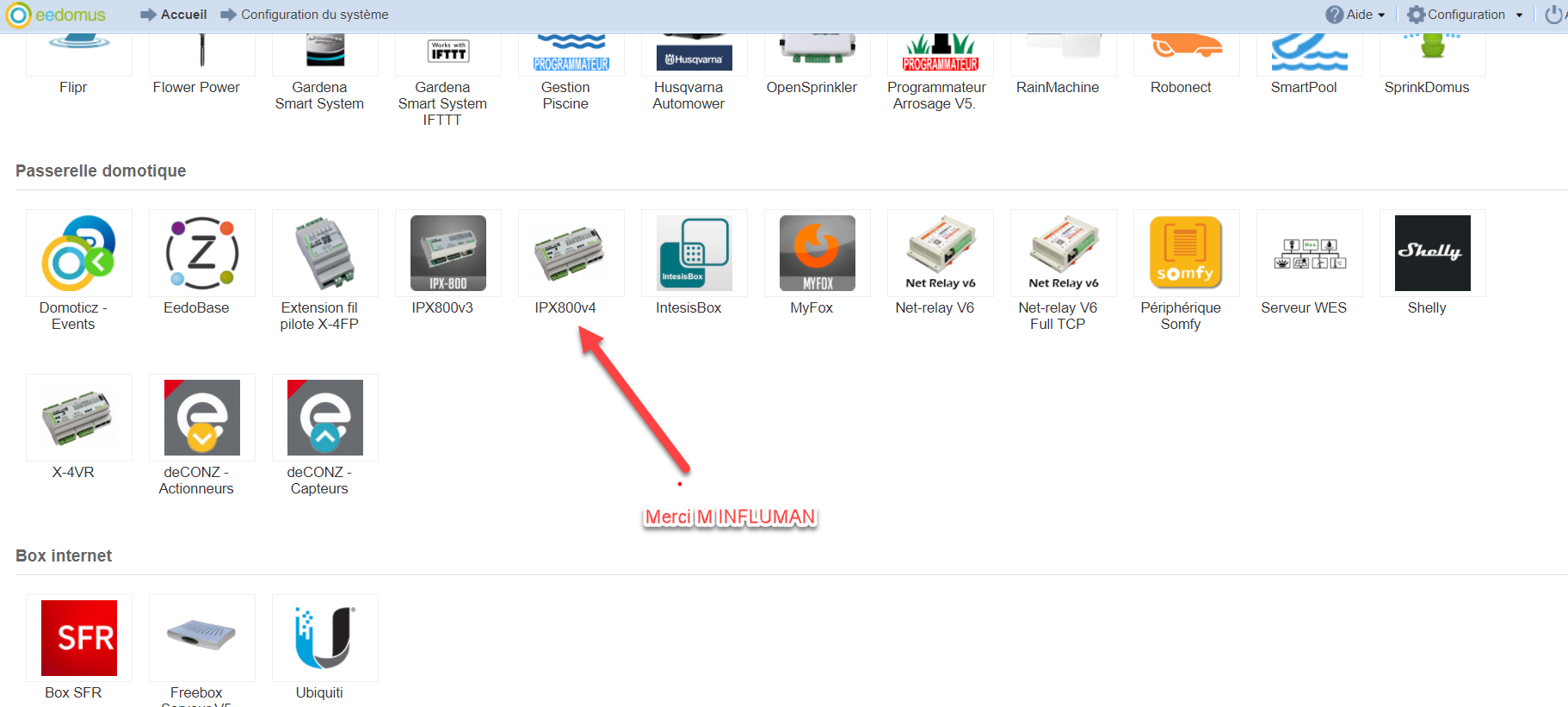

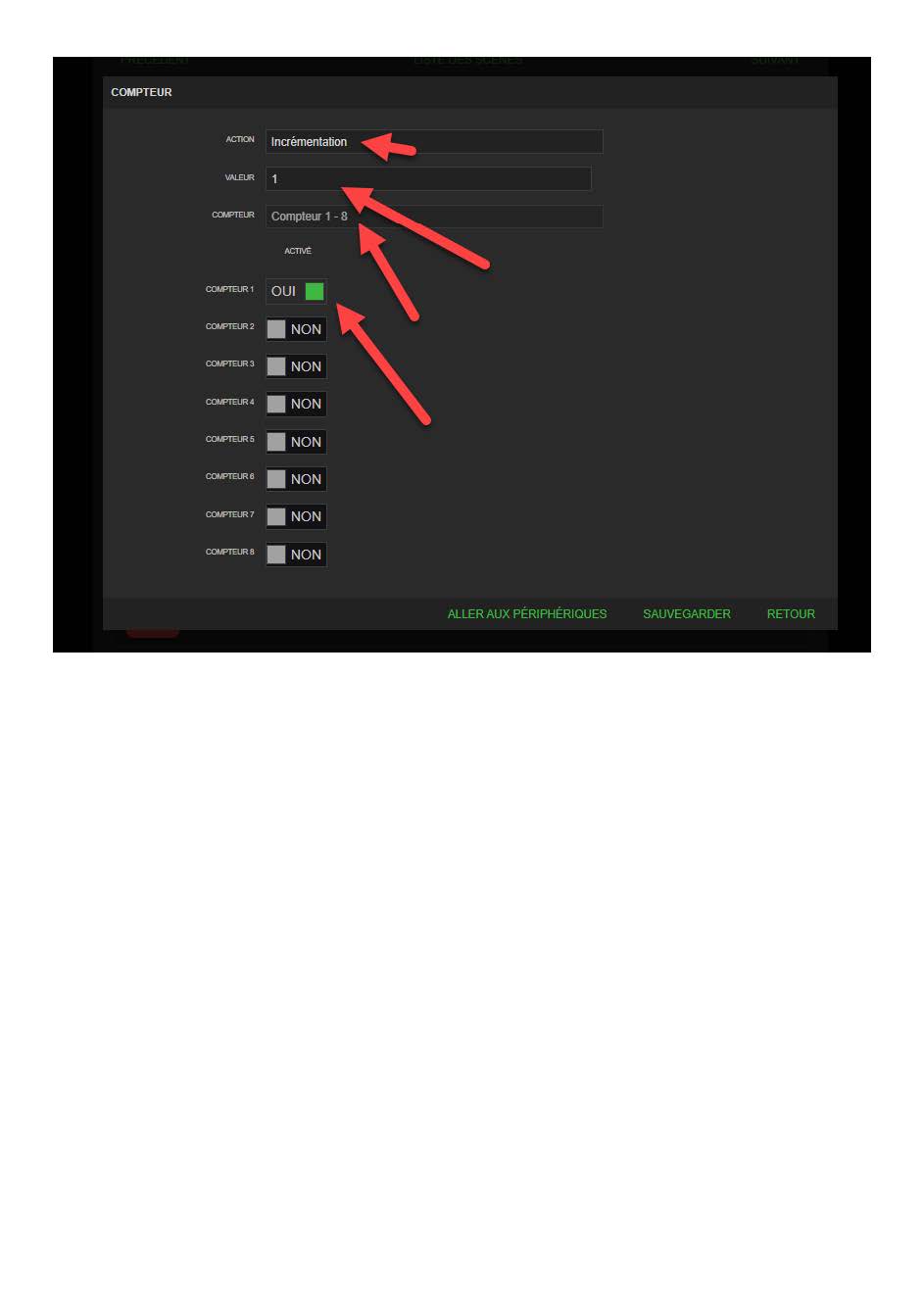

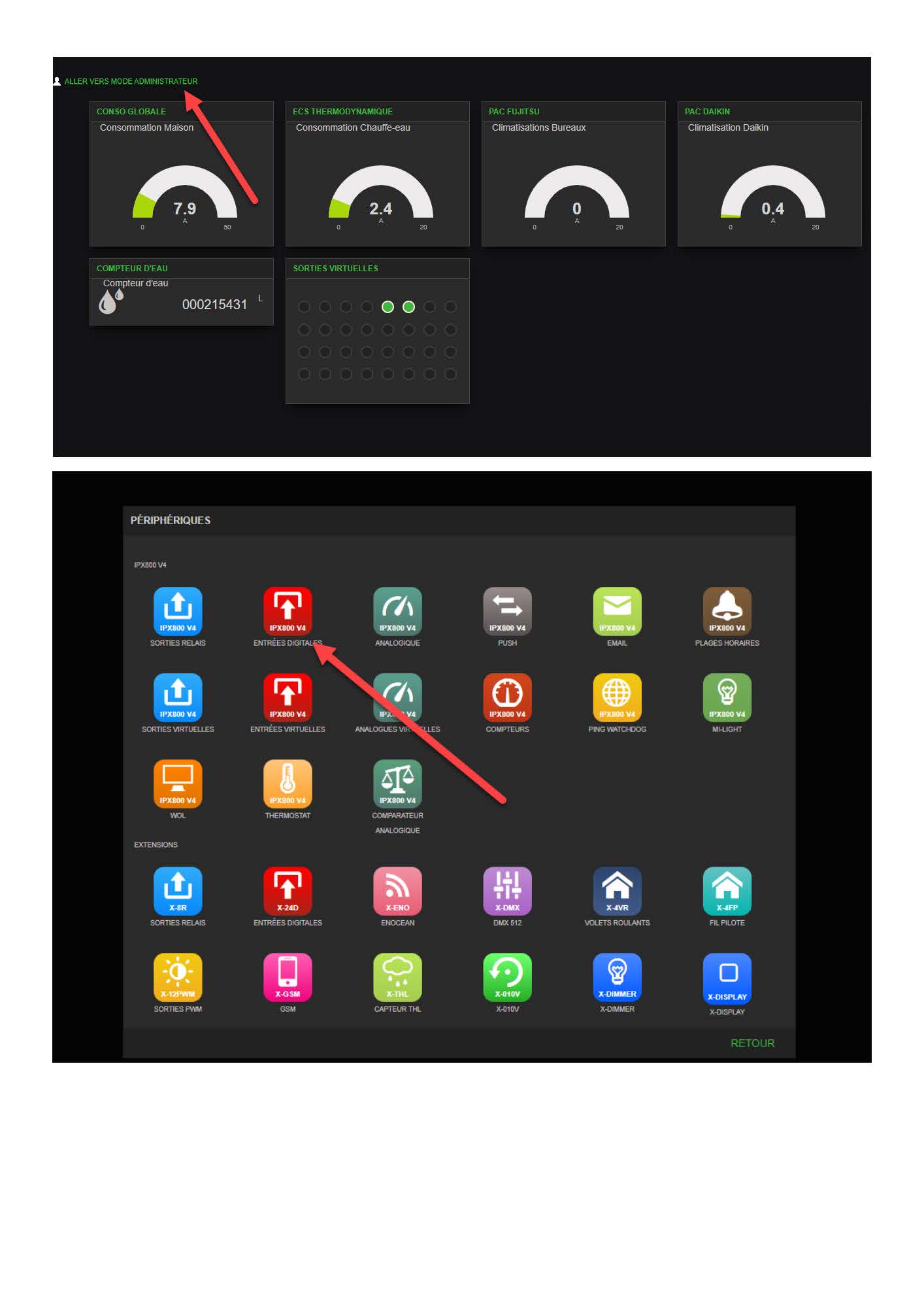

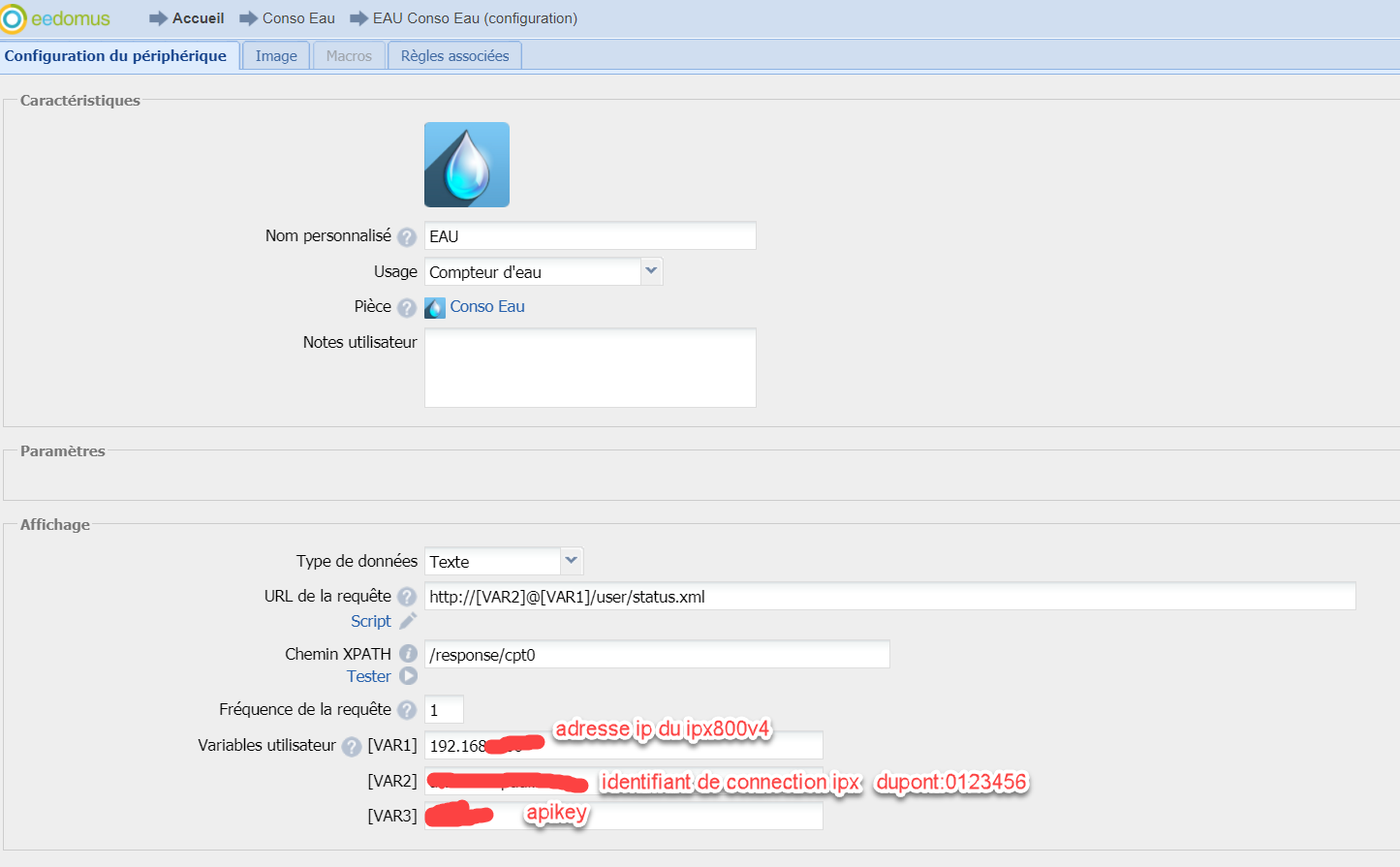

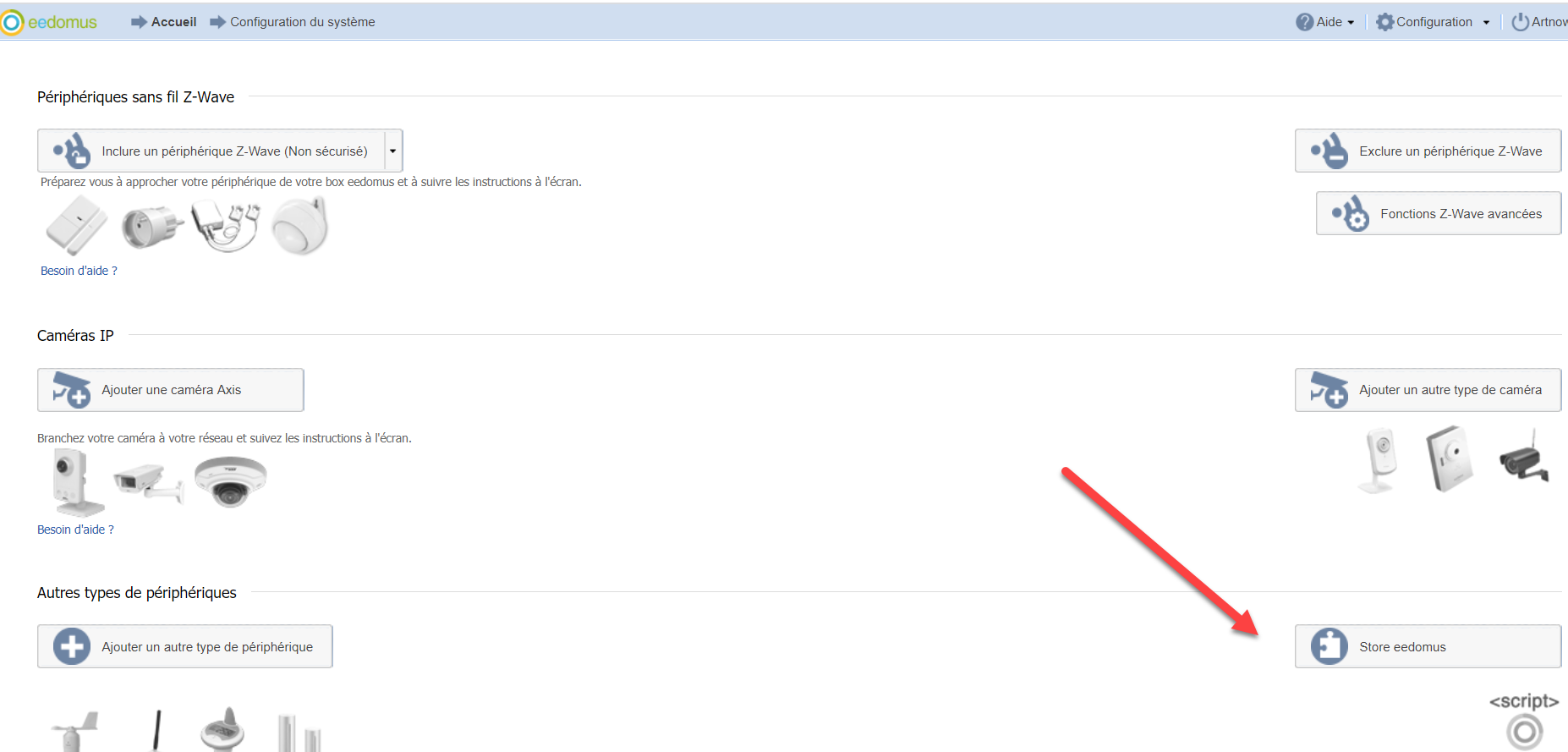

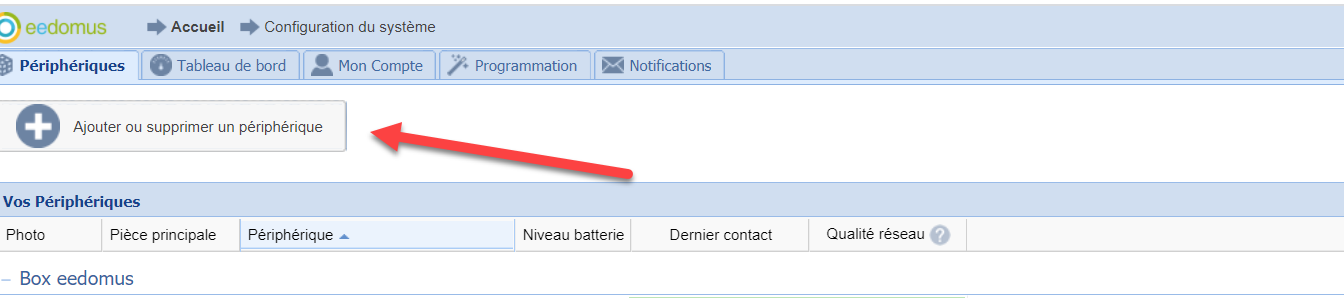

Voila un petit TUTO 1ere partie , bon dimanche ! ;)

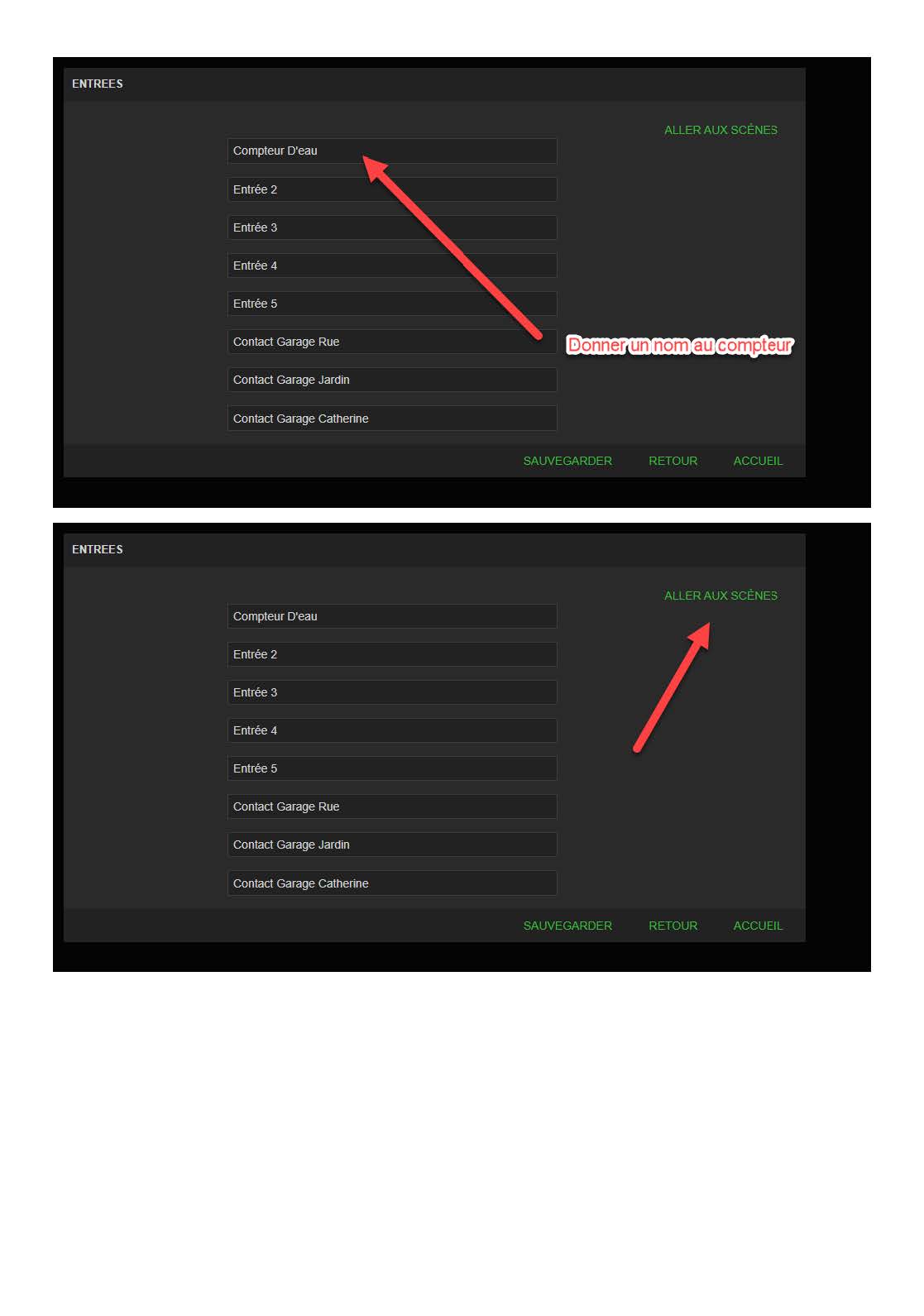

Nouveau formulaire 20_09_2020_Page_1.jpg
Nouveau formulaire 20_09_2020_Page_1.jpg (107.93 Kio) Consulté 828 fois

Nouveau formulaire 20_09_2020_Page_2.jpg
Nouveau formulaire 20_09_2020_Page_2.jpg (120.21 Kio) Consulté 828 fois

Nouveau formulaire 20_09_2020_Page_3.jpg
Nouveau formulaire 20_09_2020_Page_3.jpg (70.61 Kio) Consulté 828 fois

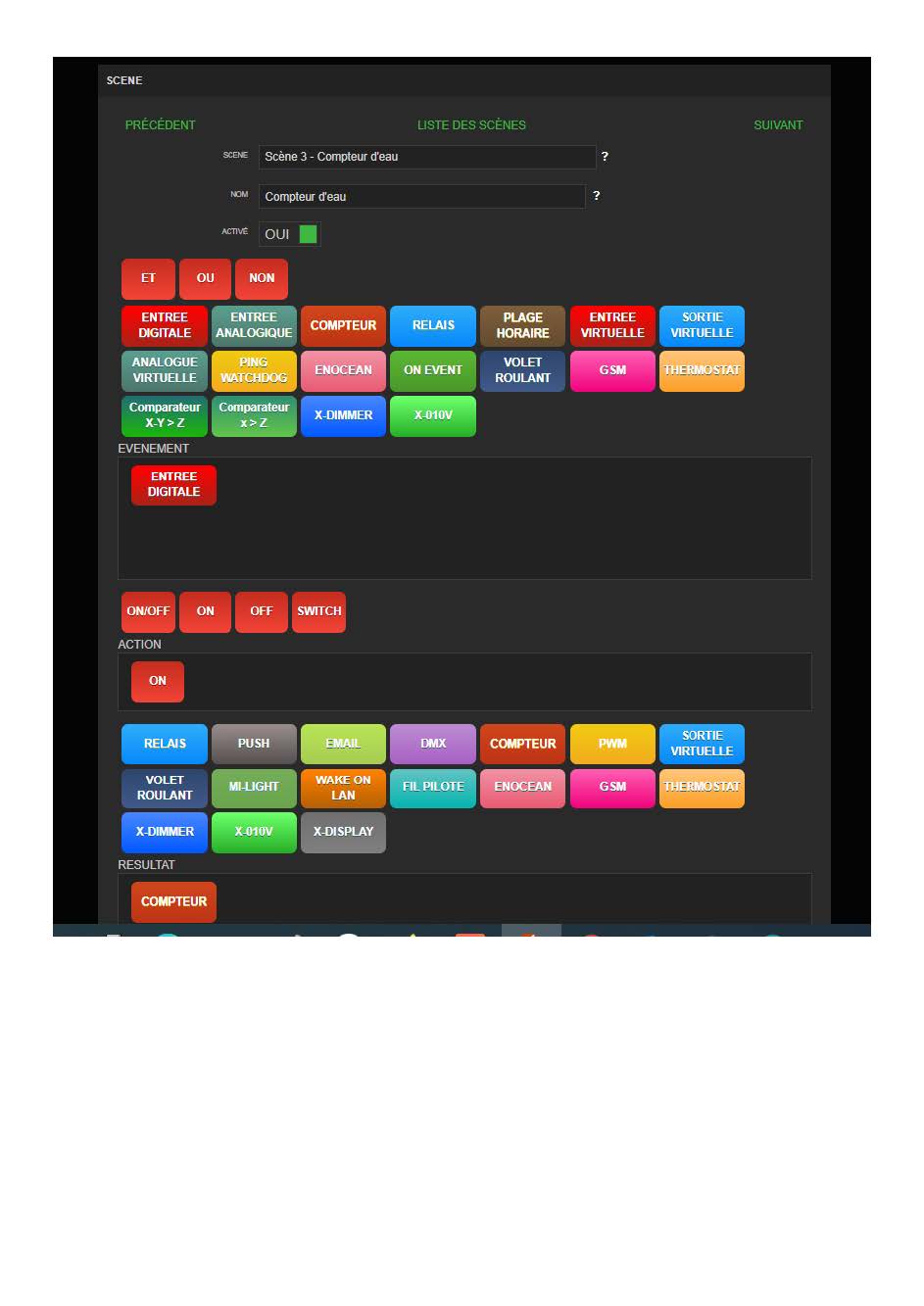

Nouveau formulaire 20_09_2020_Page_4.jpg
Nouveau formulaire 20_09_2020_Page_4.jpg (77.88 Kio) Consulté 828 fois

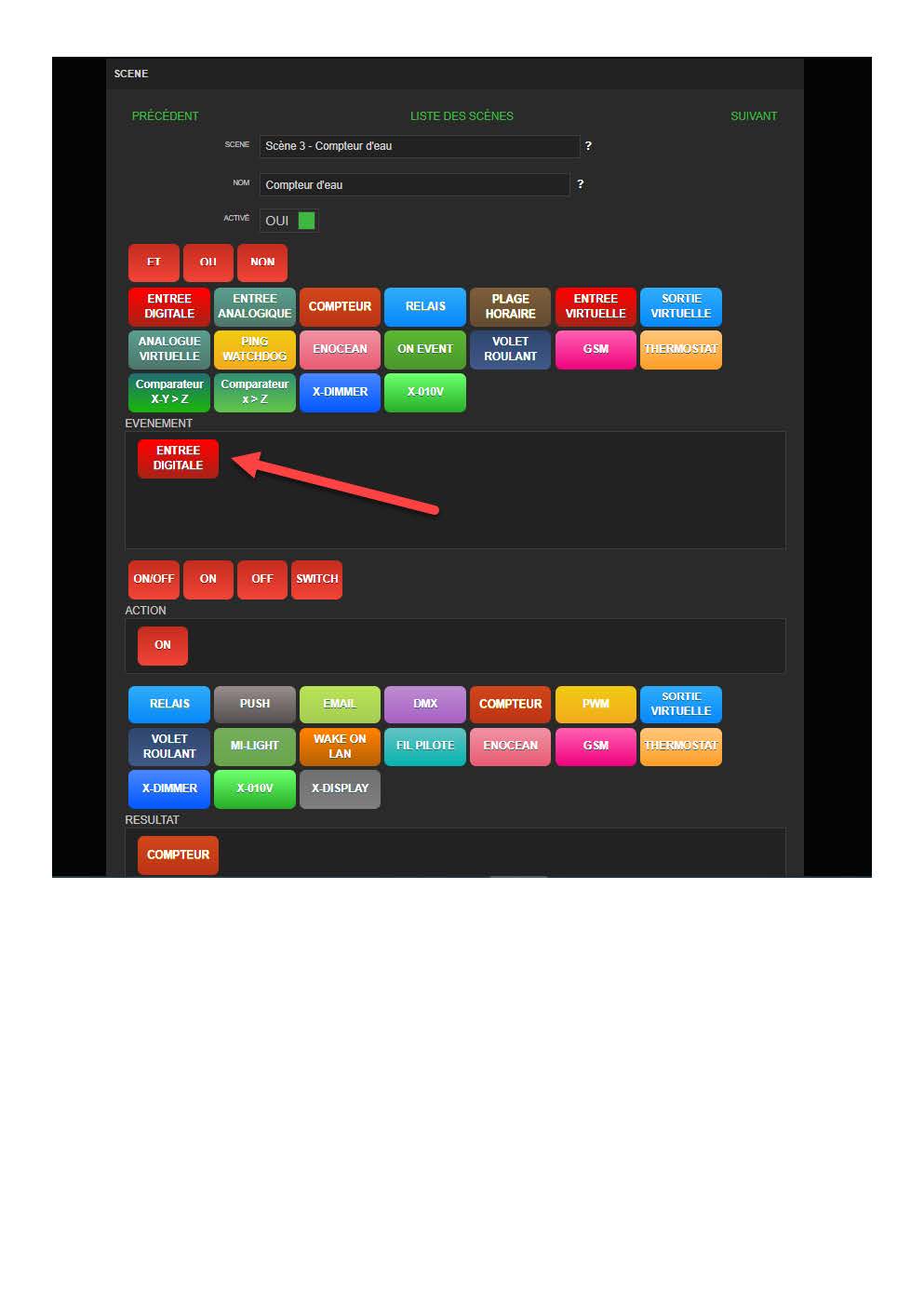

Nouveau formulaire 20_09_2020_Page_5.jpg
Nouveau formulaire 20_09_2020_Page_5.jpg (74.61 Kio) Consulté 828 fois

Nouveau formulaire 20_09_2020_Page_6.jpg
Nouveau formulaire 20_09_2020_Page_6.jpg (88.11 Kio) Consulté 828 fois

Nouveau formulaire 20_09_2020_Page_7.jpg
Nouveau formulaire 20_09_2020_Page_7.jpg (45.06 Kio) Consulté 828 fois


Et le compteur sur Amazon par exemple :
https://www.amazon.fr/gp/product/B017P9WDNK/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Partie 2



EEDOMUS + -RFP1000-ENOCEAN-IPX 800 V4-FIBARO -GOOGLE(Home-Nest & mini)
ARDUINO-RASPBERRY PRUSA MK3S
Domotisation de :1xPiscine/9xClimatisations réversibles/2xVolets somfy/1xAlarme/1xChauffe-Eau thermodynamique/3xPortes Garage et 1xportail
ARTNOW

Messages : 543
Inscription : 22 Avr 2018
Localisation : LOIRE ATLANTIQUE

Re: Compteur eau via fgs 222

Messagepar Nirvanet » 20 Sep 2020 17:32

Merci pour vos réponses.

Mon câblage et l'idée vient de cette article, je n'arrive pas à comprendre comment sont obtenus les graphs...

https://www.planete-domotique.com/blog/ ... -le-zwave/


Merci
Nirvanet

Messages : 15
Inscription : 27 Sep 2016

Re: Compteur eau via fgs 222

Messagepar benj70b » 20 Sep 2020 20:48

avec un fgs-222 cela ne fonctionnera jamais

l'article est basé sur un Universal Sensor (FGBS001)
Eedomus + | Domoticz | Mosquitto | Node Red | deCONZ | EspEasy | Conbee II | Rfxcom | Esp32 | Esp8266 | Alexa | Harmony

[Store] : deCONZ - Actionneurs & Capteurs / Domoticz Events / MiLight v4 & v6 / Sonoff Mini / Etats de batteries
benj70b

Messages : 280
Inscription : 20 Jan 2014
Localisation : 89

Re: Compteur eau via fgs 222

Messagepar merguez07 » 21 Sep 2020 07:18

c'est un FGS 222 ou un FGBS 222 ?
tuto 1 -->Programmation des scripts Eedomus
tuto 2 -->SmartDevice
tuto 3 -->Le déclenchement de règles
scripts -->Météo du jour | GH Thermostat | TotalWatt | Detecfire | smartbattery
Skype Eedomus -->lien vers le skype Eedomus
merguez07

Messages : 1741
Inscription : 15 Sep 2017
Localisation : Le Teil en Ardèche

Re: Compteur eau via FGBS-222

Messagepar Nirvanet » 21 Sep 2020 09:38

Oui pardon, c'est bien un FGBS-222 qui succède apparemment au FGBS-001

Ca doit le faire avec ce boitier mais comment... :roll:

Merci
Nirvanet

Messages : 15
Inscription : 27 Sep 2016

Re: Compteur eau via fgs 222

Messagepar merguez07 » 21 Sep 2020 10:15

Nirvanet a écrit:Oui pardon, c'est bien un FGBS-222 qui succède apparemment au FGBS-001

Ca doit le faire avec ce boitier mais comment...


Désolé mais ta question est trop vague.
Le lien de planete domotique répond au problème.
Tu bloques où exactement ?
tuto 1 -->Programmation des scripts Eedomus
tuto 2 -->SmartDevice
tuto 3 -->Le déclenchement de règles
scripts -->Météo du jour | GH Thermostat | TotalWatt | Detecfire | smartbattery
Skype Eedomus -->lien vers le skype Eedomus
merguez07

Messages : 1741
Inscription : 15 Sep 2017
Localisation : Le Teil en Ardèche

Re: Compteur eau via fgs 222

Messagepar krystyan » 21 Sep 2020 10:27

Pour faire du comptage de ma consommation d'eau j'ai récupéré le contact sec sur le compteur général d'eau.Toutes les infos sont envoyées sur l'eedomus via un éco-compteur Legrand.
J'avais essayé avec un fibaro mais outre qu'il faut un programme pour exploiter les impulsions, l'eedomus n'appréciait pas de recevoir autant d'impulsions lors d'un puisage.
En dehors de l'écocompteur Legrand et l'écodevice de GCE existe-t-il une interface plus simple capable de traiter ces implusions sans perturber l'Eedomus ?
krystyan

Messages : 338
Inscription : 28 Nov 2012

Re: Compteur eau via fgs 222

Messagepar merguez07 » 21 Sep 2020 10:42

krystyan a écrit:J'avais essayé avec un fibaro mais outre qu'il faut un programme pour exploiter les impulsions, l'eedomus n'appréciait pas de recevoir autant d'impulsions lors d'un puisage.
En dehors de l'écocompteur Legrand et l'écodevice de GCE existe-t-il une interface plus simple capable de traiter ces implusions sans perturber l'Eedomus ?


En effet je pense que pour ne pas saturer l'Eedomus l'utilisation d'un fibaro ne doit se faire que si on a une impulsion pour 10l d'eau. C'est perso ce que j'ai et ça marche bien. Je me suis par ailleurs fait une petit script pour exploiter les impulsions
tuto 1 -->Programmation des scripts Eedomus
tuto 2 -->SmartDevice
tuto 3 -->Le déclenchement de règles
scripts -->Météo du jour | GH Thermostat | TotalWatt | Detecfire | smartbattery
Skype Eedomus -->lien vers le skype Eedomus
merguez07

Messages : 1741
Inscription : 15 Sep 2017
Localisation : Le Teil en Ardèche

Re: Compteur eau via fgs 222

Messagepar Nirvanet » 21 Sep 2020 16:40

Par rapport à l'article, je ne vois pas comment passer de ces éléments détectés par eedomus, a un graphique de consommation...

Apres vous avez surement raison, c'est peut être plus facile d'utiliser un IPX800..

Etat entrée 2
Température interne
Température DS18B20 n°1 ou Température DHT22
Température DS18B20 n°2
Température DS18B20 n°3
Température DS18B20 n°4
Température DS18B20 n°5
Température DS18B20 n°6
Sortie 1
Sortie 2
Tension entrée 1
Tension entrée 2

PS: autre lien qui parle du FGBS, d'ailleurs y a un début de réponse dans les commentaires :D
Je vais tester de suite...


https://www.domotique-store.fr/domotiqu ... litre.html
Nirvanet

Messages : 15
Inscription : 27 Sep 2016

Re: Compteur eau via fgs 222

Messagepar ARTNOW » 21 Sep 2020 18:25

Salut oui l'IPX 800V4 est un investissement mais franchement , très intéressant avec l'Eedomus , n'hésites pas si tu as le budget .
EEDOMUS + -RFP1000-ENOCEAN-IPX 800 V4-FIBARO -GOOGLE(Home-Nest & mini)
ARDUINO-RASPBERRY PRUSA MK3S
Domotisation de :1xPiscine/9xClimatisations réversibles/2xVolets somfy/1xAlarme/1xChauffe-Eau thermodynamique/3xPortes Garage et 1xportail
ARTNOW

Messages : 543
Inscription : 22 Avr 2018
Localisation : LOIRE ATLANTIQUE

Re: Compteur eau via fgs 222

Messagepar merguez07 » 21 Sep 2020 19:16

Nirvanet a écrit:Par rapport à l'article, je ne vois pas comment passer de ces éléments détectés par eedomus, a un graphique de consommation...


je te fais un tuto demain
tuto 1 -->Programmation des scripts Eedomus
tuto 2 -->SmartDevice
tuto 3 -->Le déclenchement de règles
scripts -->Météo du jour | GH Thermostat | TotalWatt | Detecfire | smartbattery
Skype Eedomus -->lien vers le skype Eedomus
merguez07

Messages : 1741
Inscription : 15 Sep 2017
Localisation : Le Teil en Ardèche

Re: Compteur eau via fgs 222

Messagepar Nirvanet » 21 Sep 2020 20:03

Top merci.

J’en suis resté au script mes compteurs qui me demande un numéro de compteur??.. :roll:
Nirvanet

Messages : 15
Inscription : 27 Sep 2016

Re: Compteur eau via fgs 222

Messagepar merguez07 » 22 Sep 2020 09:08

Comme promis un petit tuto :
pour faire un graphique de consommation il faut :

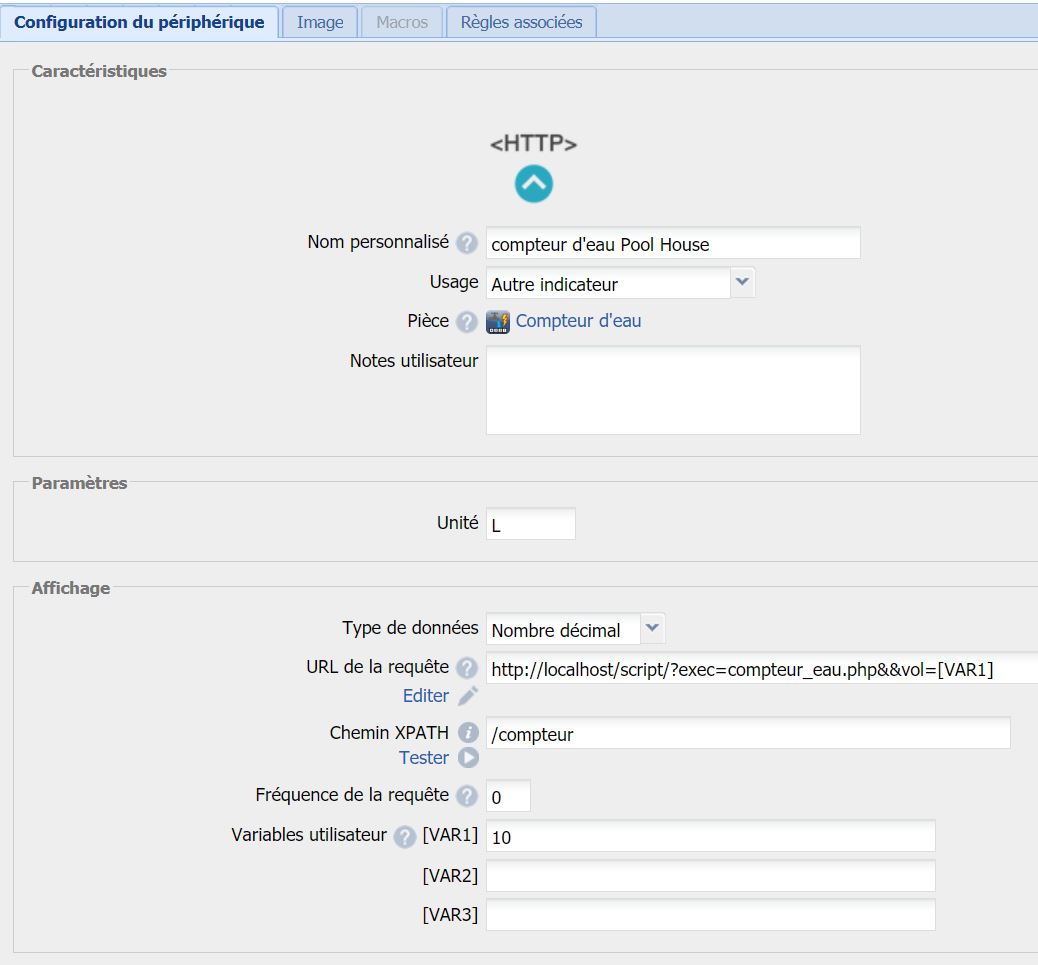

1 - créer un capteur http que tu nommeras "compteur d'eau"

2 - renseigner le capteur ainsi


en VAR1 il faut mettre le nombre de litre par impulsion

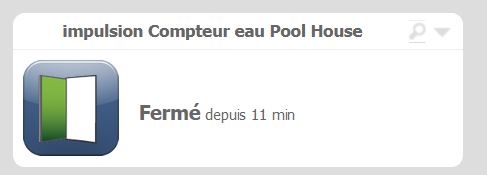

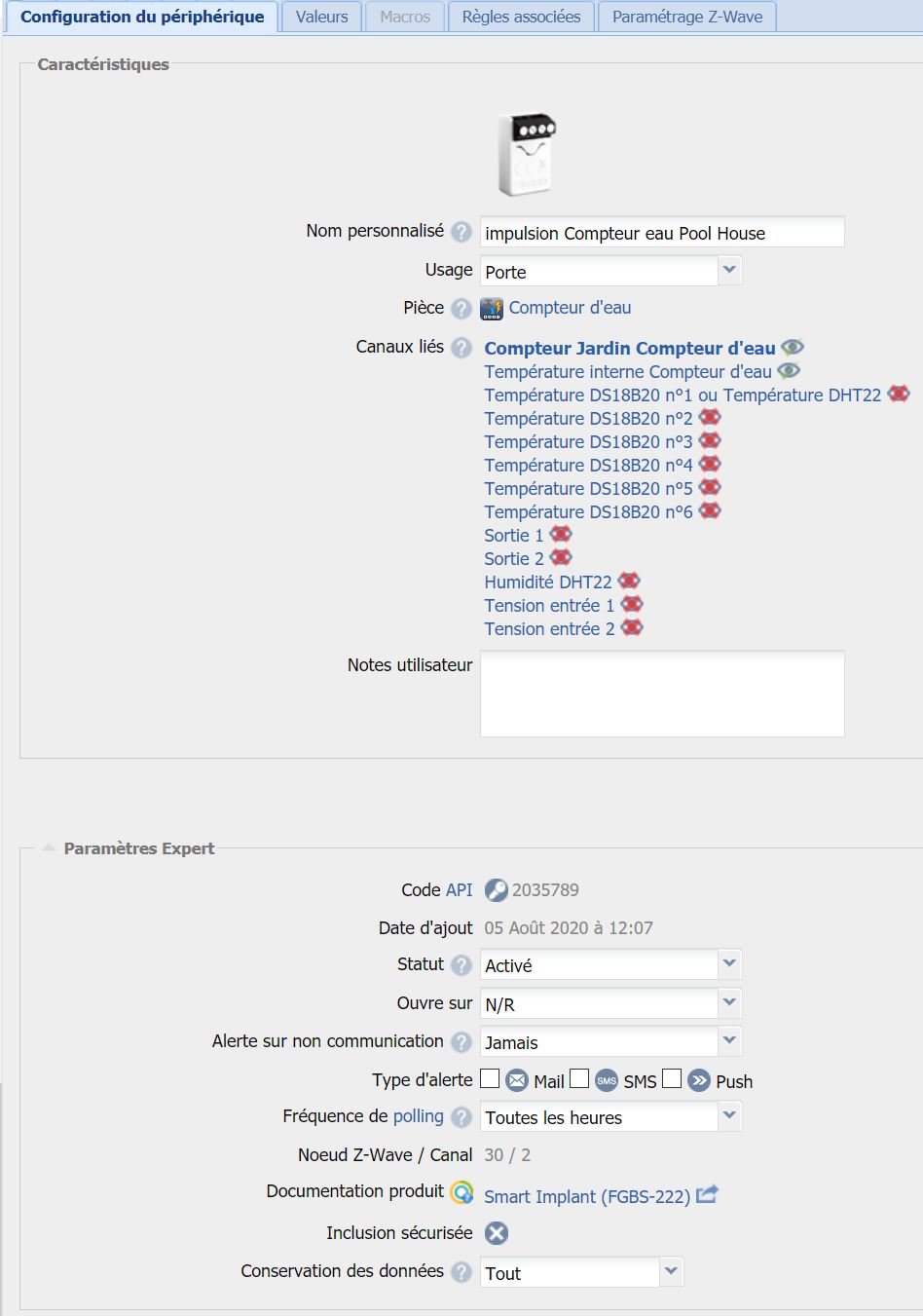

3 - L'entrée de ton capteur FGBS doit être configurée ainsi

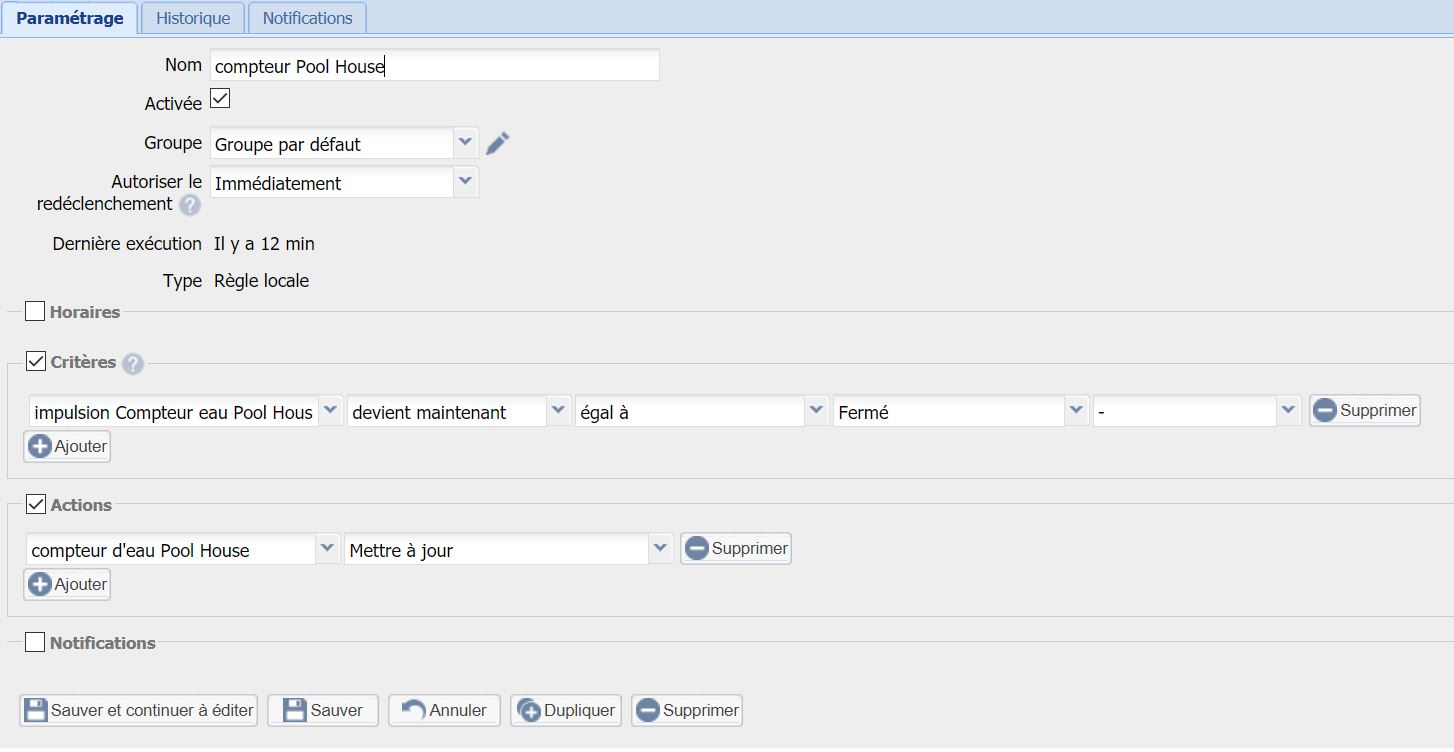

4 - réaliser une règle qui se déclenche quand l'entrée du FGBS bascule


5 - Créer un script que tu nommeras "compteur_eau.php" et dans lequel tu mettras le code suivant
Code : Tout sélectionner
<?php
/*
 ------------------------------------------------
|Script compteur d'eau                           |
|                                                |
| Script qui permet de convertir les impulsions  |
| d'un compteur d'eau en volume d'eau            |
| VAR1 :  volume par impulsion                   |
|                                                |
 ------------------------------------------------

 -----------------------------------------------------
| Evolution des versions :                            |
 -----------------------------------------------------
|  * 2020-08-18 Merguez07  : V1.0 - Version initiale  |
 -----------------------------------------------------
*/

//*************************************************************************************************
// dialogue actionneur --> Script
//*************************************************************************************************
$volume     =   getArg('vol'                           , true        );      // volume par impulsion mis en VAR1
$periph_id  =   getArg('eedomus_controller_module_id'  , true        );      // $numero API de l'actionneur qui vient de lancer le script
//*************************************************************************************************

$volume_cumule=loadVariable("volume".$periph_id )+$volume;
saveVariable("volume".$periph_id ,$volume_cumule  );
sdk_header('text/xml');
$xml  = '<compteur>'      .$volume_cumule         .'</compteur>'    ."\n";
echo $xml;



et voilà, l'affaire est jouée
tuto 1 -->Programmation des scripts Eedomus
tuto 2 -->SmartDevice
tuto 3 -->Le déclenchement de règles
scripts -->Météo du jour | GH Thermostat | TotalWatt | Detecfire | smartbattery
Skype Eedomus -->lien vers le skype Eedomus
merguez07

Messages : 1741
Inscription : 15 Sep 2017
Localisation : Le Teil en Ardèche

Re: Compteur eau via fgbs 222

Messagepar Caronesse » 22 Sep 2020 15:17

Alors là chapeau merci, ça marche mais pas vraiment, j’ai un compteur eau 1l /implultion, la règle bloque car elle se déclenche plus de 6fois en 1 min .... du coup eedomus suspend la règle ...
Caronesse

Messages : 46
Inscription : 02 Fév 2019
