Messagepar mario554 » 26 Avr 2018 22:34

Bonsoir à tous !

J'ai besoin de votre aide ! :twisted:

J'ai acheté ce portier vidéo pour l'installer chez les beaux parents dont le portail est éloigné d'une 40aine de mètres, la maison étant en contre-bas du portail. Le but étant évidemment de leur faciliter la vie !
Du coup, suppression de la poignée du portail, installation d'une gâche à impulsion et l'ouverture du portail ne pourra alors se faire que depuis l'écran dans la maison ou avec une clé sur la serrure même du portail.

Le soucis c'est que je me dis que ça peut être bien d'installer un poussoir à proximité du portail (à l'intérieur de la propriété évidemment) afin de pouvoir libérer la gâche pour faire entrer quelqu'un sans avoir à redescendre dans la maison si on a oublié la clé...

Evidemment je n'ai pas de bornier sur la platine de rue pour raccorder un poussoir et la notice ne mentionne rien de tel non plus.

Dans l'idée, je pensais établir une alimentation 230V + transfo 8V en parallèle, indépendante du portier, qui passerait par mon poussoir mais j'ai peur qu'à l'activation de la gâche par le poussoir il y ait un retour de courant depuis la gâche vers la platine de rue sur les bornes de connexion de l'alimentation de la gâche de la platine de rue.

A votre avis c'est possible ? Je me dis que vu que c'est une alimentation par impulsion, ça veut dire que les borniers de la platine de rue ne sont pas alimentés tant qu'il n'y a pas l'action d'ouverture depuis l'écran dans la maison. Donc si c'est pas alimenté est ce que si ces borniers reçoivent du courant en provenant d'une source externe ça va endommager la platine de rue ?

:crazy:
eedomus +, 8 x FGRM-222, 2 x FGSD-002, 4 x FGDW-002, 1 FGK-101, 1 x ZMNHJD1, 1 x ZMNHUD1, 1 x FGFS-101, pour l'instant... :)
Box Fibre SFR, Switch D-LINK DGS-1100-24 + bientôt router 4G double WAN, Point d'accès Wifi.
Tablette murale.
mario554

Messages : 52
Inscription : 17 Jan 2016

Re: Portier vidéo LEGRAND 369220 + gâche électrique.

Messagepar rover820i » 27 Avr 2018 14:02

Salut,

J'imagine que tu as tout câblé ?

Quel type de câble arrive depuis la maison ? Pas possible de rajouter 1 fil arrivant de la maison pour câbler l'interrupteur et la borne + de la gâche ?
rover820i

Messages : 2725
Inscription : 23 Juil 2016

Re: Portier vidéo LEGRAND 369220 + gâche électrique.

Messagepar mario554 » 27 Avr 2018 17:56

Non rien n'est installé pour le moment je voudrais être sûr de là où je vais avant :D

Si tout est possible, je voudrais juste être sûr que ça n'endommagera pas la platine de rue si j'actionne la gâche par le poussoir !
eedomus +, 8 x FGRM-222, 2 x FGSD-002, 4 x FGDW-002, 1 FGK-101, 1 x ZMNHJD1, 1 x ZMNHUD1, 1 x FGFS-101, pour l'instant... :)
Box Fibre SFR, Switch D-LINK DGS-1100-24 + bientôt router 4G double WAN, Point d'accès Wifi.
Tablette murale.
mario554

Messages : 52
Inscription : 17 Jan 2016

Re: Portier vidéo LEGRAND 369220 + gâche électrique.

Messagepar rover820i » 28 Avr 2018 10:30

Visiblement sur ce modèle c'est un fonctionnement par bus de données entre l'écran et la platine de rue.

C'est donc la platine qui gère l'ouverture.

D'après la doc technique, il existe deux contacts pour l'ouverture. Une indiquée "gate" et une indiquée "door" (directement alimenté en 18V par le système). Celle indiquée "gate" nécessite de passer une alimentation externe pour alimenter le périphérique. C'est le bouton "portail" sur le visiophone qu'il faudra utiliser.

Cette alimentation externe arrive donc sur la gâche électrique directement lorsque le bouton d'ouverture est actionné. Et c'est là que tu peux rajouter un bouton, qui sera en parallèle du contact sec "door".

http://www.mullerelektro.cz/obchod/?641,legrand-369220
rover820i

Messages : 2725
Inscription : 23 Juil 2016

Re: Portier vidéo LEGRAND 369220 + gâche électrique.

Messagepar mario554 » 28 Avr 2018 14:08

Effectivement c'est une méthode alternative pour avoir facilement une seconde alimentation.

Donc du coup ça confirme le fait que commander la gâche depuis un autre circuit ne causera pas de dégât sur la platine de rue avec un quelconque retour de courant ?
eedomus +, 8 x FGRM-222, 2 x FGSD-002, 4 x FGDW-002, 1 FGK-101, 1 x ZMNHJD1, 1 x ZMNHUD1, 1 x FGFS-101, pour l'instant... :)
Box Fibre SFR, Switch D-LINK DGS-1100-24 + bientôt router 4G double WAN, Point d'accès Wifi.
Tablette murale.
mario554

Messages : 52
Inscription : 17 Jan 2016

Re: Portier vidéo LEGRAND 369220 + gâche électrique.

Messagepar rover820i » 28 Avr 2018 14:33

Je ne vois pas quel dégât ça pourrait causer.

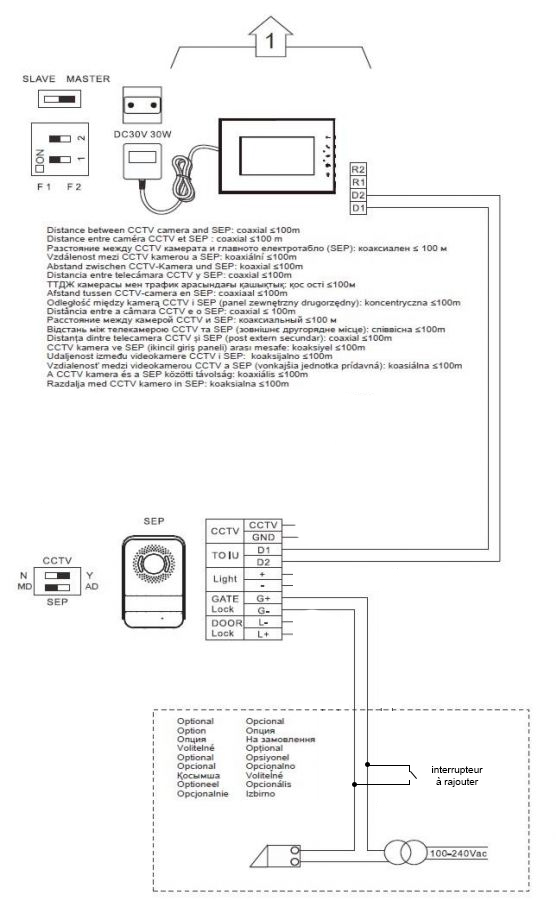

Voilà ce que je verrai comme installation :
Sans titre-1.jpg
Sans titre-1.jpg (120.33 Kio) Consulté 2472 fois
rover820i

Messages : 2725
Inscription : 23 Juil 2016

Re: Portier vidéo LEGRAND 369220 + gâche électrique.

Messagepar mario554 » 28 Avr 2018 14:42

Ben en fait comme j'aurais le connecteur "Door" qui sera raccordé à ma gâche pour la commande depuis la maison, si j'envoi l'impulsion à ma gâche avec le poussoir est ce que je ne peux pas avoir un retour de courant jusqu'aux bornes "Door" justement ?
eedomus +, 8 x FGRM-222, 2 x FGSD-002, 4 x FGDW-002, 1 FGK-101, 1 x ZMNHJD1, 1 x ZMNHUD1, 1 x FGFS-101, pour l'instant... :)
Box Fibre SFR, Switch D-LINK DGS-1100-24 + bientôt router 4G double WAN, Point d'accès Wifi.
Tablette murale.
mario554

Messages : 52
Inscription : 17 Jan 2016

Re: Portier vidéo LEGRAND 369220 + gâche électrique.

Messagepar rover820i » 28 Avr 2018 15:51

mario554 a écrit:Ben en fait comme j'aurais le connecteur "Door" qui sera raccordé à ma gâche pour la commande depuis la maison, si j'envoi l'impulsion à ma gâche avec le poussoir est ce que je ne peux pas avoir un retour de courant jusqu'aux bornes "Door" justement ?

Pourquoi veux-tu faire 2 câblages ? Un seul suffit. Tu câbles tout sur gate avec un transformateur externe et c'est fini :)
rover820i

Messages : 2725
Inscription : 23 Juil 2016

Re: Portier vidéo LEGRAND 369220 + gâche électrique.

Messagepar mario554 » 28 Avr 2018 16:09

Oui mais j'ai besoin d'un déclenchement par impulsion pour ma gâche, gate envoi du continu et ça n'ira pas si je demande l'ouverture depuis l'écran dans la maison si ?
eedomus +, 8 x FGRM-222, 2 x FGSD-002, 4 x FGDW-002, 1 FGK-101, 1 x ZMNHJD1, 1 x ZMNHUD1, 1 x FGFS-101, pour l'instant... :)
Box Fibre SFR, Switch D-LINK DGS-1100-24 + bientôt router 4G double WAN, Point d'accès Wifi.
Tablette murale.
mario554

Messages : 52
Inscription : 17 Jan 2016

Re: Portier vidéo LEGRAND 369220 + gâche électrique.

Messagepar rover820i » 28 Avr 2018 17:20

mario554 a écrit:Oui mais j'ai besoin d'un déclenchement par impulsion pour ma gâche, gate envoi du continu et ça n'ira pas si je demande l'ouverture depuis l'écran dans la maison si ?

Euh non gate envoie de l'impulsion me semble-t-il... A vérifier sur la doc !
rover820i

Messages : 2725
Inscription : 23 Juil 2016

Re: Portier vidéo LEGRAND 369220 + gâche électrique.

Messagepar mario554 » 28 Avr 2018 17:50

Justement c'est sûr que c'est le door qui envoie de l'impulsion et gate du continu !

http://docdif.fr.grpleg.com/general/MED ... 7929AA.pdf
eedomus +, 8 x FGRM-222, 2 x FGSD-002, 4 x FGDW-002, 1 FGK-101, 1 x ZMNHJD1, 1 x ZMNHUD1, 1 x FGFS-101, pour l'instant... :)
Box Fibre SFR, Switch D-LINK DGS-1100-24 + bientôt router 4G double WAN, Point d'accès Wifi.
Tablette murale.
mario554

Messages : 52
Inscription : 17 Jan 2016

Re: Portier vidéo LEGRAND 369220 + gâche électrique.

Messagepar mario554 » 30 Avr 2018 23:43

Du coup, au final, et peu importe le montage, est ce qu'un dommage est à craindre pour la platine de rue ? :

Ecran de contrôle => platine de rue => gâche électrique
+
Alimentation 12V => poussoir => gâche électrique

Si j'actionne le poussoir, est ce qu'un retour de courant est à craindre pour la platine de rue par le biais de la gâche électrique ? :oops:
eedomus +, 8 x FGRM-222, 2 x FGSD-002, 4 x FGDW-002, 1 FGK-101, 1 x ZMNHJD1, 1 x ZMNHUD1, 1 x FGFS-101, pour l'instant... :)
Box Fibre SFR, Switch D-LINK DGS-1100-24 + bientôt router 4G double WAN, Point d'accès Wifi.
Tablette murale.
mario554

Messages : 52
Inscription : 17 Jan 2016

Re: Portier vidéo LEGRAND 369220 + gâche électrique.

Messagepar rover820i » 02 Mai 2018 10:19

Je ne vois pas sur la doc que le gate envoie du continu ?

Tu peux dans le pire des cas inclure une diode dans les deux circuits pour éviter un retour de courant là où il ne faut pas.

Attention : le portier envoie 18V via la sortie DOOR, pas 12V.
rover820i

Messages : 2725
Inscription : 23 Juil 2016

Re: Portier vidéo LEGRAND 369220 + gâche électrique.

Messagepar mario554 » 02 Mai 2018 13:50

Comme c'est précisé "à impulsion" pour le door et que ça ne l'est pas pour "gate", j'en ai conclu que c'était du continue... J'ai peut être eu tord ?

ça m'intéresse cette histoire de diode, comment fait-on ? Quelle diode dois-je prendre ?
eedomus +, 8 x FGRM-222, 2 x FGSD-002, 4 x FGDW-002, 1 FGK-101, 1 x ZMNHJD1, 1 x ZMNHUD1, 1 x FGFS-101, pour l'instant... :)
Box Fibre SFR, Switch D-LINK DGS-1100-24 + bientôt router 4G double WAN, Point d'accès Wifi.
Tablette murale.
mario554

Messages : 52
Inscription : 17 Jan 2016
